了解真空镀膜和光学镀膜的区别

2023-10-20 17:55:37

1、概念差异

1. 真空镀膜是指在高真空条件下加热金属或非金属材料,使其在被镀件(金属、半导体或绝缘体)表面蒸发凝结形成薄膜的一种方法。如真空镀铝、真空镀铬等。

2. 光学镀膜是指在光学元件表面涂覆一层(或多层)金属(或介电)薄膜的工艺。在光学元件表面涂膜的目的是为了减少或增加光的反射、分束、分色、过滤、偏振等要求。常用的包覆方法有真空包覆(物理包覆的一种)和化学包覆。

2、原则差异

1. 真空镀膜是真空应用的一个重要方面,它以真空技术为基础,利用物理或化学方法,吸收了电子束、分子束、离子束、等离子体束、射频、磁控管等一系列新技术,为科学研究和实际生产提供了薄膜制备的新工艺。简单地说,就是在真空中蒸发或溅射金属、合金或化合物以使其凝固并沉积在涂层物体(称为基材、衬底或衬底)上的方法。

2. 光的干涉在薄膜光学中有着广泛的应用。光学薄膜技术常用的方法是通过真空溅射在玻璃基板上涂覆薄膜,一般用来控制基板对入射光束的反射率和透射率,以满足不同的需要。为了消除光学元件表面的反射损失,提高成像质量,在表面涂上一层或多层透明的介电膜,称为抗反射膜或抗反射膜。

随着激光技术的发展,对膜层的反射率和透射率有了不同的要求,促进了多层高反射膜和宽带增透膜的发展。为满足各种应用的需要,采用高反射膜制造偏光反射膜、彩色光谱膜、冷光膜、干涉滤光片等。光学元件表面涂覆后,光在膜层上多次反射透射,形成多束干涉。通过控制膜层的折射率和厚度,可以得到不同的光强分布,这是干涉镀膜的基本原理。

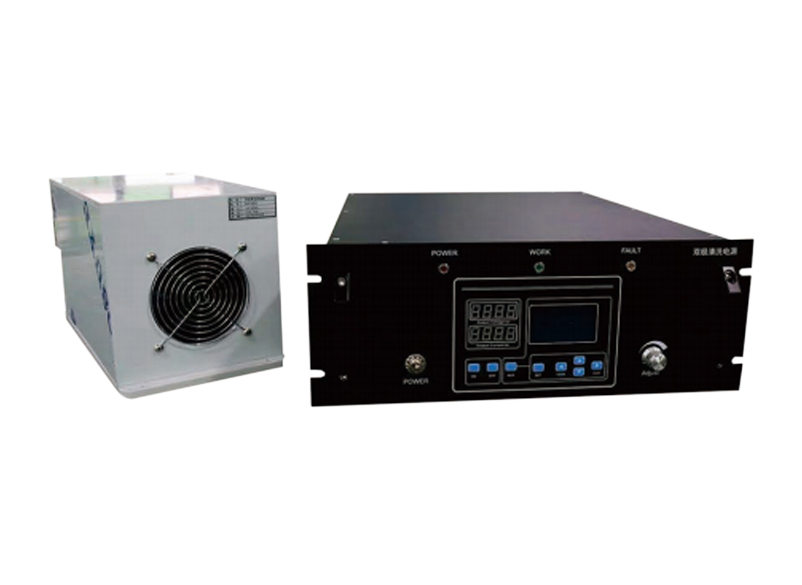

真空镀膜厂家

3、方法和材料的差异

1. 真空镀膜法

(1)真空蒸发镀:将待镀基材清洗干净,放入镀膜室。抽真空后,将薄膜材料加热到高温,使蒸气达到约13.3Pa,使蒸气分子飞到基片表面,凝结成薄膜。

(2)阴 极溅射镀:将待镀基材置于阴 极的对面,在真空室中引入惰性气体(如氩气),保持压力约1.33-13.3Pa,然后将阴 极接在2000V直流电源上刺激辉光放电。正氩离子撞击阴 极,使其释放出原子。溅落的原子通过惰性气氛沉积在衬底上,形成薄膜。

(3)化学气相沉积:通过对选定的金属或有机化合物进行热分解得到沉积薄膜的过程。

(4)离子镀:离子镀本质上是真空蒸发镀和阴 极溅射镀的有机结合,具有两者的工艺特点。各种涂覆方式的优缺点如表6-9所示。

2. 光学镀膜方法用材料

(1)氟化镁:纯度高的无色四方结晶粉末,用于光学镀膜,提高透光率,防止坍塌点。

(2)二氧化硅:无色透明晶体,熔点高,硬度高,化学稳定性好。纯度高,用于制备高品质SiO2涂层,蒸发状态好,无坍塌点。根据使用要求分为紫外线、红外线和可见光。

(3)氧化锆:白色重晶态,具有高折射率和耐高温性能,化学性质稳定,纯度高。用于制备无坍塌点的高质量氧化锆涂层。
